UEL、ポリゴン編集ソフト「POLYGONALmeister」V10.0発売　トリム・凹凸検査を強化

「POLYGONALmeister」は、2015年から提供しているポリゴンデータ編集ソフトである。新バージョンV10.0では、トリム機能や凹凸検査機能を強化した。これにより、3DスキャナーやCTで取得したポリゴンデータの編集・検査をより効果的に行えるようになり、作業効率の向上と検査時間の大幅短縮を実現する。

3Dプリンターや3Dスキャナー、CT装置などの普及に伴い、ポリゴンデータの活用は製造分野・医療分野・土木分野など幅広い分野で進んでいる。しかし、計測データの編集や検査には高度な操作が必要で、オペレーターの負荷が課題となっている。「POLYGONALmeister Ver.10.0」では、編集・検査機能の強化により、作業効率を高め、データ活用を後押しする。

＜機能強化ポイント＞
1. トリム

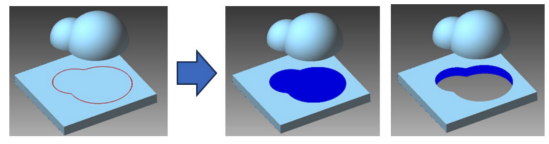

シェルの輪郭線によるトリム機能を追加した。表面だけでなく立体の裏側もトリム可能である。クリアランス指定も可能となり、3Dプリンター用途など柔軟な設計対応が可能となった。従来は複数のコマンドを組み合わせて行っていた作業を、1つのコマンドで実行できるようになり、操作性と作業効率が大幅に向上した。

2. 凹凸検査
円筒面の凹凸データをヒートマップとして2D展開することで、パイプ形状のような曲面でも、凹凸検査結果を一目で把握できるようになった。従来は円筒外周を部分ごとに確認していた作業を、一度の表示で全体を俯瞰できるため、異常箇所の発見が容易になり、検査時間を大幅に短縮する。

3. 文字レリーフ
座標指定によって文字の埋め込み位置を正確に指示できるようになり、微調整が可能となった。これによりクリック操作による位置のズレを解消し、別のモデルに対しても毎回同じ位置に文字入力を行うことができる。また、使用可能なフォントに「Meiryo UI」「UDデジタル教科書体 NK-B」「游ゴシック」を追加した。

4. 配置
従来はメッシュ上の頂点から頂点への配置に対応していたが、新たに頂点から空間上の任意点への配置も可能とした。
