ニコン、半導体パッケージ基板や電子部品の外観検査に最適な可変倍率3〜6倍の産業用レンズ2製品を発売
この記事の内容をまとめると…
- 可変倍率3倍〜6倍の産業用カメラレンズ2製品を発売
- 微細な欠陥検出を実現する分解能と明るさを向上
- プリズムタイプは落射照明に最適化した光学設計

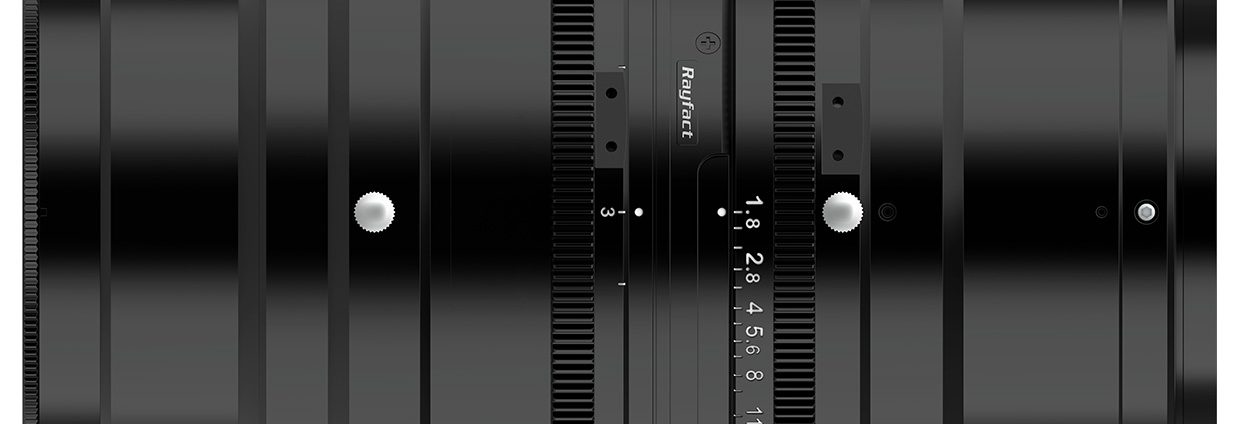

微細化・高集積化が進む半導体パッケージ基板や電子部品の外観検査に対応した、産業用カメラレンズ「Rayfact RF3-6x可変倍率レンズ」と「Rayfact RF3-6x可変倍率レンズ プリズムタイプ」を株式会社ニコンが発売する。
Rayfact RF3-6x可変倍率レンズ詳細
本製品は、従来製品に比べ分解能と明るさを向上し、微小な欠陥の検出性能を高めた産業用カメラレンズである。倍率は3倍から6倍まで変更可能であり、使用倍率全域で少ない性能差を実現している。
また、イメージサークルΦ82 mmに対応し、高解像度大型ラインセンサーカメラの性能を引き出す光学設計が採用されている。F値はF1.8と明るく、鮮明な撮影が可能。プリズムタイプは落射照明に最適化されており、検査用途や使用環境に応じた柔軟な対応が可能である。
さらに、外部駆動による絞りやフローティング機構の操作を可能にするため、ギア付きの絞りリングとフローティングリングを搭載している。
受注開始日は2025年2月1日。
仕様・スペック
基本仕様
| 型式 | BA01941／BA01951（プリズムタイプ） |
|---|---|
| 使用倍率範囲 | -3x〜-6x |
| Fナンバー（∞） | F1.8〜F11 |
| 波長範囲 | 400〜700 nm |
| イメージサークル | Φ82 mm |
| マウント | M67（P=0.75）おねじ |
| 外形寸法 | Φ110×166.1 mm |
| 質量 | 約2,450 g |
光学仕様
| 倍率（プリズムタイプ） | -3x | -3.5x | -5x | -6x |
|---|---|---|---|---|
| 焦点距離 | 108.9 | 108.4 | 107.5 | 107.1 mm |
| NA | 0.208 | 0.214 | 0.226 | 0.231 |
| 物像間距離 | 593.3 | 640.1 | 787.3 | 888.3 mm |
| ワーキングディスタンス | 93.3 | 88.3 | 79.4 | 75.5 mm |
| 歪曲収差 | 0.07％以下 | |||
| 周辺照度比 | 90％以上 | |||
| 物体サイズ | 27.3 | 23.4 | 16.4 | 13.7 mm |
