16nm「Zynq」は消費電力5W以下、自動運転向け? (庄司智昭,[EE Times Japan])

 ザイリンクスは、2016年1月13〜15日に東京ビッグサイトで開催された「国際カーエレクトロニクス技術展」で、先進運転支援システム(ADAS:Advanced Driving Assistant System)向けのプログラマブルソリューションのデモ展示を行った。

 デモが行われたのは、同社が2015年10月からサンプル出荷を開始した16nmプロセスを用いたCPUコア搭載型FPGA「Zynq UltraScale+ MPSoC」と、「Zynq-7000 All Programmable SoC」を活用した歩行者や車両の検出/追跡である。

消費電力は5W以下

 最初に紹介するのは、「Zynq UltraScale+ MPSoC」だ。ザイリンクスのマーケティング部でシニアマネージャーを務める神保直弘氏は、「Zynq UltraScale+ MPSoCの1番の強みは、システムに必要な多種のプロセッサが、ハードウェアプログラマブルなFPGAと1チップに搭載されていることである」と語る。

 Zynq UltraScale+ MPSoCは、「ARM Cortex-A53」を4コア、「ARM Cortex-R5」を2コア搭載している。GPUとして「ARM Mali-400」も搭載。従来の半導体プロセスはこのような高集積度を難しかったが、TSMCの16FF+(FinFET プラス)プロセスを採用したことにより実現。従来製品と比較して単位ワット当たりの性能を最大5倍に引き上げ、システム全体の高性能化や小型化、低消費電力化、低コスト化を可能にしたという。

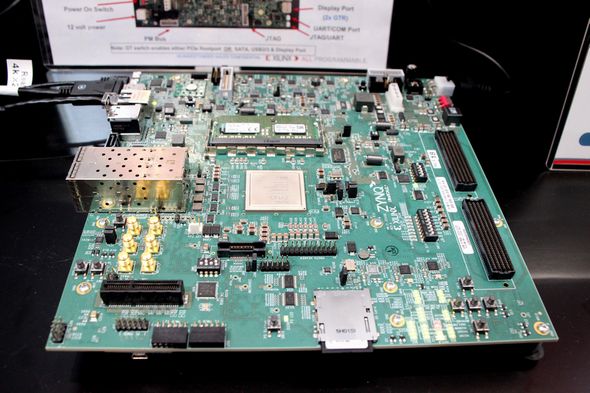

デモで使用されていた「Zynq UltraScale+ MPSoC」

 展示では、ARM Cortex-A53上で負荷をそれぞれ98〜99%かけた処理の重いシミュレーション、ARM Cortex-R5上ではわざと通信エラーが発生する仕掛けに対して、不具合を検知/回避するシステム制御、ARM Mali-400上では、OpenGL ES2.0での2D/3D処理を行い、4Kディスプレイに表示するデモが行われていた。

 同システムは4つのCPUを98〜99%使用していたとしても、各種プロセッサの合計で消費電力が5W以下に収まることが分かった。消費電力5W以下を実現できた理由として、最先端の16FF+プロセス採用と製品設計の工夫を行ったことを挙げる。製品設計は、想定されたADASでのシステム要求仕様を考え、MPSoCが消費する電力をどれくらいに抑えなければいけないかをふまえたという。「従来の製品はADAS向けだったが、Zynq UltraScale+ MPSoCは、自動運転向けに検討する顧客も多い」(同社)とした。

左=「Zynq UltraScale+ MPSoC」の構成/右=処理が行われている様子
左=「Zynq UltraScale+ MPSoC」の構成/右=処理が行われている様子

ADAS開発システムを一気通貫で提供

 次に紹介するのは、Zynq-7000 All Programmable SoC搭載ボード「ZC706」と5台のカメラを搭載したラジコンカーのデモである。Zynq-7000 All Programmable SoCは、「ARM Cortex-A9」2コアと28nmベースのFPGAで構成。ビデオ入力や画像処理/識別などの機能を実装している。デモでは、自動車/オートバイ/自転車/人を検出し、一定の距離まで近づくと自動的に制御を行い、ラジコンカーを静止させる様子が見られた。

ラジコンカーには5台のカメラと、「ARM Cortex-A9」2コアと28nmベースのFPGAで構成されている「Zynq-7000 All Programmable SoC」が内蔵されている。「ZC706」には、ビデオ入力や画像処理/識別などの機能を実装しており、ADASの開発期間を短縮できるという
ラジコンカーには5台のカメラと、「ARM Cortex-A9」2コアと28nmベースのFPGAで構成されている「Zynq-7000 All Programmable SoC」が内蔵されている。「ZC706」には、ビデオ入力や画像処理/識別などの機能を実装しており、ADASの開発期間を短縮できるという

 同社は、パートナー企業とともに録画プラットフォームや物体を分類するツールも提供。Xylonはメインボードを含めたプラットフォーム、eVSは画像認識のアルゴリズム、DDSは録画プラットフォームなどに必要な全体的なデザインを行っている。これにより、「ADAS開発システムを一気通貫で提供することが可能だ」(同社)とした。

 なお、ザイリンクスは2016年2月1日に16FF+プロセスを採用したハイエンド向けのFPGA「16nm Virtex UltraScale+」の出荷を顧客向けに開始したと発表している。
